小型旋轉臺需要20轉的蝸輪減速機,此時有什么型號的減速機是比較合適的?
小型旋轉臺需要20轉的蝸輪減速機,此時有什么型號的減速機是比較合適的?展覽是為了讓用戶更加全面的了解這個商品的各種外觀以及不同的構件。在這過程中的一些展示商品被放到一個旋轉臺上,然后通過轉臺的工作將產品進行360度無死角的展示出來。那么這樣的旋轉臺是怎么工作的呢?下方的驅動力又是怎么樣的?今天就來看看小型旋轉臺上使用的減速機電機的一些 選型事項。在減速機的選型過程中,用戶提出了他說的要求,首先減速機運行需要平穩,不得出現卡頓的情況,其次在參數上,用戶的要求是輸出轉速為20轉,減速機使用的是蝸輪減速機,減速機的輸入扭矩為6.5NM。此時 我們就要根據這樣的參數來選擇一款合適的蝸輪蝸桿減速機使用在設備上了。
那么用戶提供的一些參數有的是可以直接利用的,不能讓直接利用的就要通過減速機的計算公式來計算得出可以直接利用的參數了。那么我們需要計算的是輸入扭矩換算之后得到多大的電機功率。通過6.5NM的輸入扭矩經過公式的換算得到的電機功率約為0.95KW。那么我們就選擇稍微大一點的功率進行匹配,此時匹配的電機功率是1.1KW的。那么就對應找到兩款蝸輪減速機進行匹配,一款是S型減速機,另一款是NMRV蝸輪蝸桿減速機。我們就看看這兩款減速機哪款比較合適使用,在參數上哪款減速機比較合適使用在設備上呢?下面就來看看這兩款減速機的一些參數情況。

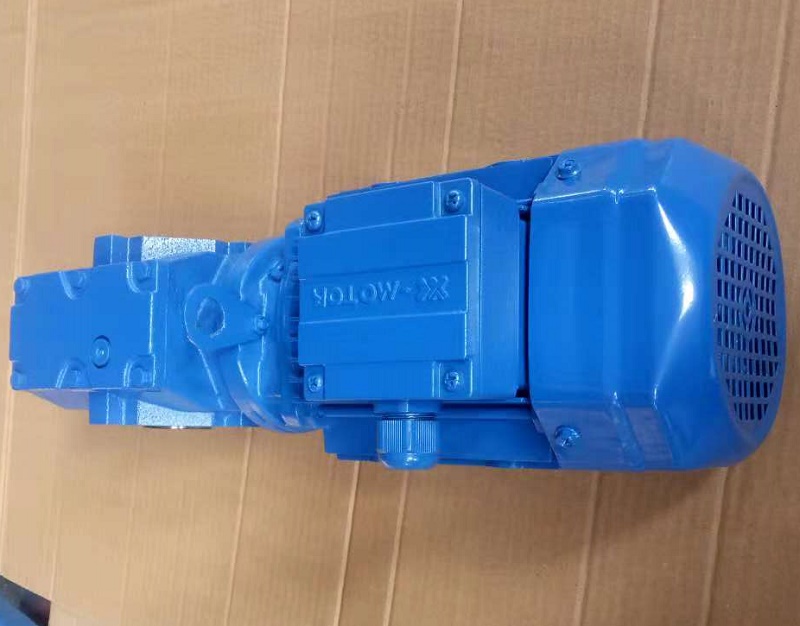

在使用S型減速幾進行匹配1.1KW的齒輪減速電機的時候可以匹配的減速機的型號有:S37減速機、S47減速機、S57減速機、S67減速機、S77減速機、S87減速機、S97減速機、S77R37減速機、S87R57減速機、S97R57減速機這些減速機的型號都是可以匹配這個1.1KW的電機使用。但是用戶要求的20轉輸出的。而在此時的的參數中,有剛好的20轉每分鐘的輸出,所以在這種情況下,就不用使用變頻電機進行調節都可以直接使用。此時輸出轉速為20,輸出扭矩為350NM,減速比是71.75,軸徑向載荷是6530,使用安全系數是0.8,對應的型號是傘齒輪減速機S57或者是SA57或者是SAF57或者是SF57減速機。這幾個型號是可以匹配使用的。
而使用NMRV減速機的話,此時的從參數中我們可以看到在參數表格中并沒有的剛好為20轉的參數。此時如果仍然需要使用這款減速機的話,那么就要使用1.1KW的變頻電機進行調節到適合的參數進行使用在其中,在這過程中我們看到比較接近的參數有19.3轉每分鐘以及22.5轉每分鐘的,這兩組參數都是比較接近用戶的要求的。所以看用戶怎么選擇使用這兩種不同的內部結構的S系列減速機,在這過程中需要用戶自己去選擇使用過何種形式的減速機以及電機匹配使用。
在這樣的選型過程中,我們在給用戶提供兩種減速機的選擇,但是這兩種減速機的匹配程度不一樣,所以要看用戶怎么選擇,但是我們推薦的是使用S系列的哪款減速機。 http://ammunjo.com/
