吹塑機3KW三相異步電機匹配上SAF直角蝸輪減速機達到7.5比應該選擇哪款?
吹塑機3KW三相異步電機匹配上SAF直角蝸輪減速機達到7.5比應該選擇哪款?在工業制造的過程中,有利用各種各樣的材料制作出來的工藝品,但是不同的產品,不同的材料也有不同的加工處理方式,于是就有了很多的工業生產設備。今天要介紹的是一款吹塑機在選擇傳動件的時候的案例,這是在塑料制品生產過程中被使用比較廣泛的一款機械。他是將液體塑膠噴出來之后,利用機器吹出來的風力,將塑體吹附到一定形狀的模腔,從而制成產品的一種機器。用戶希望我們VEMT減速機選型技術人員可以為他這樣的設備選擇一款電機減速機進行使用。而此時他的要求是使用3KW三相異步電機匹配上SAF直角蝸輪減速機達到7.5比,那么哪款減速機型號是符合用戶的使用要求的呢?下面一起看看具體的選型過程。

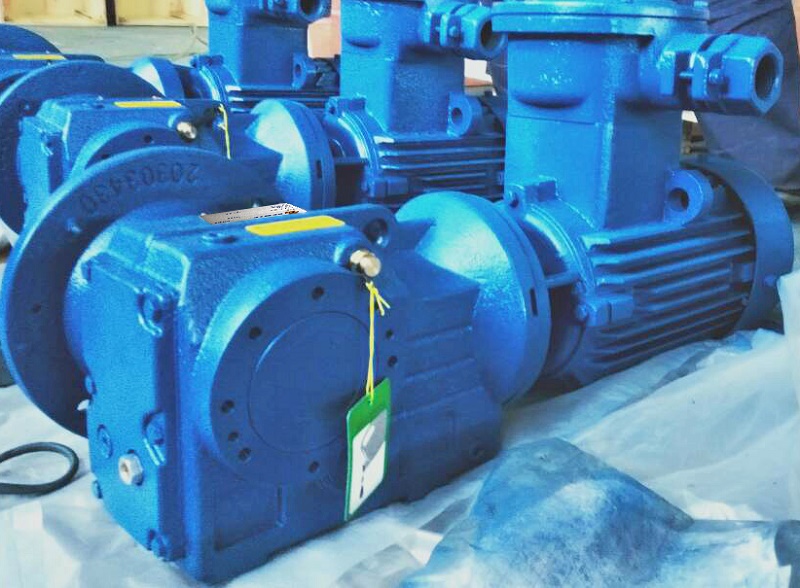

在用戶的要求中有明確的使用參數要求,他的要求是使用SAF型蝸輪蝸桿減速機進行匹配,這是一款蝸輪減速機,他在參數達到參數要求的情況下是帶自鎖功能的。此時選擇的電機功率是3KW的三相異步電機。那么我們就選擇使用VEMT減速機選型樣本來看看此時采用這樣的匹配的方式是否可以達到7.5比。在樣本上可以匹配上3KW電機的減速機型號有SAF57減速機、SAF67減速機、SAF77減速機、SAF87減速機、SAF97減速機以及SAF97RF57減速機。這是可以匹配的減速機型號。而采用這樣的匹配過程中所能形成的參數的也是比較廣的,那就列舉一下輸出轉速、減速比以及輸出扭矩這三個參數。此時的輸出轉速在5.1轉每分鐘到200轉每分鐘之間,輸出扭矩在130NM到4580NM之間,減速比范圍在7.28比到287比之間。我們需要在這樣的參數范圍內選擇一款可以滿足用戶參數要求的減速機電機一體。但是在參數樣本上并沒有恰好為7.5比的參數,此時比較接近的參數是7.56比的,其實可以說7.5比與7.56比是沒有差異的減速比。因?yàn)樗麄冎g采用的參數是有一些區別的。如果您經常接觸VEMT減速機選型的相關咨詢的話,您就可以知道此時在計算過程中采用的參數不一樣也將導致減速機的減速比有一些區別,因?yàn)殡姍C(jī)的輸出轉速=減速機的輸出轉速×減速比,采用7.56比的時候輸出轉速是192轉每分鐘,那么我們逆向運算一下這兩個減速比對應的減速電機的轉速是多少。如果采用的是7.56比的話,減速機輸入轉速為1451.52轉,而選擇的是7.5比的話,此時的減速機輸入轉速為1462.5比,他們之間相差不大。這就是采用三相異步電機進行匹配的時候一個選型情況。
選擇使用7.56比進行匹配的話,此時對應的減速機型號為SAF67減速機,輸出轉速為192轉每分鐘,輸出扭矩為137NM,軸徑向載荷為3880N,使用安全系數為2.20.這就是今天這個吹塑機用戶選擇電機減速機的過程以及選擇出來的型號和對應的參數。http://ammunjo.com/product/rxfjiansuji-cn.html
